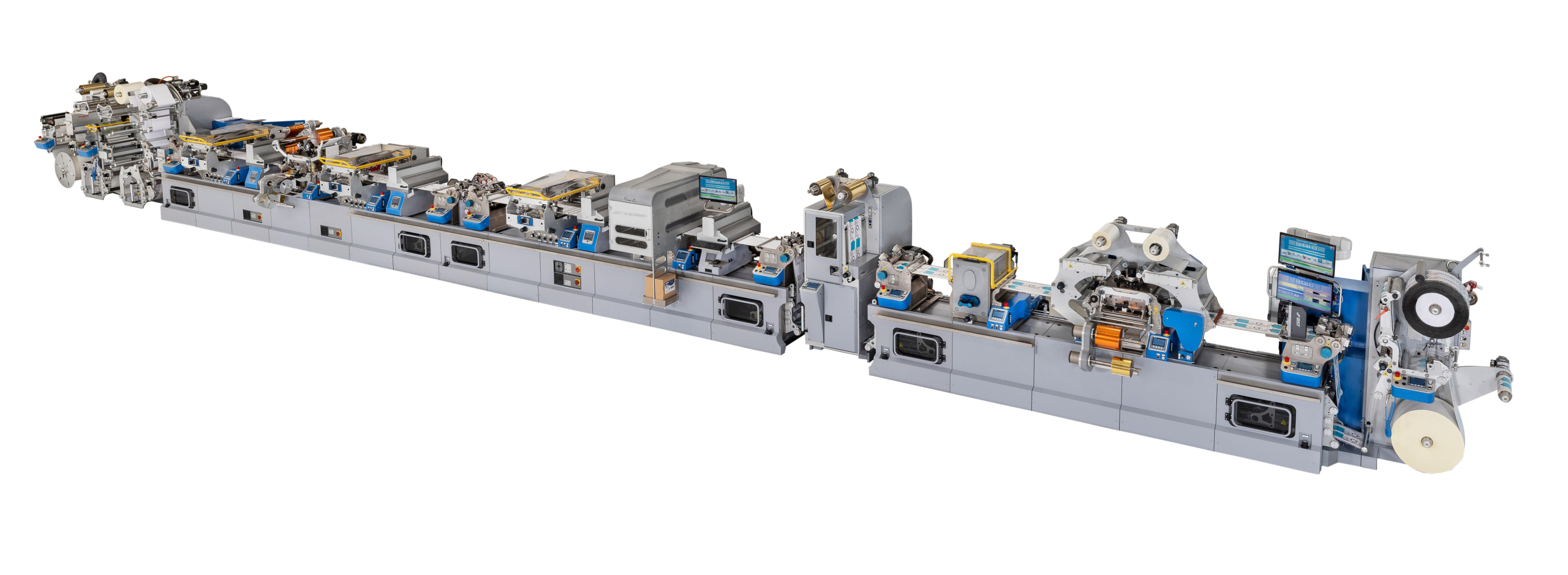

Etikettendruck- und Veredelungsmaschinen, Bahnbreite 360 mm
Die Maschinen der Baureihe GT360 werden dank der angewandten Technologien unter den besten marktgängigen Optionen gehandelt, nicht nur wegen des „Feinschliffs“ von vorgedruckten Etiketten, sondern auch wegen der Möglichkeit, fertige Etiketten herzustellen, die einen hohen ästhetischen Wert haben und wegen der maximalen Wirtschaftlichkeit des Produktionsprozesses.
Konfigurierbar mit folgenden Einheiten:
- Siebdruck
- Digitale Veredelung (JET D-SCREEN)
- Heißprägen
- Prägen
- Flexodruck und Lackieren
- Flachbettstanzen
- Semi-Rotary-Stanzen (CARTES PATENTIERT)
- Laserstanzen (CARTES PATENTIERT)
CARTES hat eine neuartige und einzigartige Technologie entwickelt, mit der optimale Ergebnisse in Bezug auf Präzision und Produktivität bei kleinen wie bei großen Auflagen erzielt werden.
Neben der Stabilität, der Materialqualität und der hohen Präzision bei jeder Geschwindigkeit bietet die GT-Serie dem Etikettenmarkt neue und exklusive Funktionen wie:
- Geschwindigkeit und präzision
- Energie sparen
- Komplett modular
Anwendungen:
• Flachbett-Siebdruck mit hoher Geschwindigkeit, Genauigkeit und der Möglichkeit eines High-Build- Effekts.
• Braille-Druck und Metallic-Doming (3D)
• Digitales Finishing zur Erzeugung von erhabenen Lack Effekten, Metallisierung, Relieflack sowie Brail Effekte
• Heißprägen und Prägen auch gleichzeitig
• Hologrammanwendung
• Sichtfenster-System (depastillage)
• Flexo-Schutzlackierung
• Flexodruck
• Selbstklebe-Laminat-System
• UV-Laminierungssystem
• Etikettenanwendung im Register (Etikett auf Etikett) zur Erzeugung mehrlagiger Effekte mit verschiedenen Materialien
• Semi-rotatives Stanzen
• Schneiden von kleinen / großen Auflagen und Spezialbearbeitung durch die Lasereinheit
| Technische Daten | |||
|---|---|---|---|
| Allgemeines | Maximale Materialbreite Minimale Materialbreite Maximaler Abwickler- und Aufwicklerdurchmesser Maximaler Matrixrollen Durchmesser Pneumatisches Kontakt-Abzug-System Motorbetriebenes Kontakt-Abzug-System | 360 mm 100 mm 600 mm oder optional 800 mm 650 mm inklusive optional | |
| Längsschnitt | Per Schwingmesser Per Messer mit Gegenmesser + Schwingmesser | min. 15 mm min 15 mm - optional | |
| Druckeinheit für Flexodruck- und - lackierung | Abstandslänge im halb-rotativen Modus Geschwindigkeit im rotativen Modus | bis 350 mm bis 120 m/min | |
| System für die UV-Trocknung | Stepless-Leistung | von 40 bis 160 W/cm | |
| Stanzeinheit halb-rotativ mit AGS® und IDS® | Flexible Stanzbleche mit Air Gap-System Einstellbarer Bereich Bleche mit Image Distorsion-System Maximale Länge der Stanzkontur (22.3"/25.5"/30") Maximale Länge der Stanzkontur mit IDS® (22.3"/25.5"/30") Geschwindigkeit bei 22.3" (Z 179) Geschwindigkeit bei 25.5" (Z 204) Geschwindigkeit bei 30" (Z 240) | bis 2 mm +/- 20 % auf die tatsächliche Länge (508/560/610) mm (610/680/900) mm bis 65 m/min bis 75 m/min - optional bis 90 m/min - optional | |
| Druckeinheit für digitalen Jet D-Screen | Digitales Drucksystem Native Druckauflösung Druckauflösung Maximaler Druckbereich Einstellung des Druckbereichs Druckgeschwindigkeit Prägehöhe Bildformat | Drop on Demand 360 dpi bis 1440 dpi 320 mm von 20 bis 350 mm bis 40 m/min bis 800 Mikron PDF oder JPG, BMP, TIFF | |
| Farbsystem | Farbbehälter Farbverwaltung Lackauffüllsystem Automatisches Reinigungssystem Lacktyp | 5 l Umwälzsystem automatisch inklusive UV-Clear | |
| Druckeinheit für Siebdruck | Maximaler Druckbereich Einstellung des Druckbereichs Automatisches Einfärbsystem Maximale Anzahl an Anschlägen/Stunde | (350 x 320) mm von 20 bis 350 mm optional 7800 | |
| Stufenlose UV-Trocknung | Standard, Bereich 350 x 220 mm Spezial, Bereich 350 x 320 mm Maximaler Vorschub bei UV-Trocknung | von 52 bis 200 W/cm von 29 bis 250 W/cm - optional 220 mm oder 320 mm - optional | |
| Druckeinheit für Heißprägeverfahren | Standard-Druckbereich Spezial-Druckbereich Maximale Leistung für Heißprägeverfahren Maximale Anzahl an Anschlägen/Stunde | (350 x 310) mm (350 x 356) mm - optional 38 Ton 18000 | |
| Stanzeinheit flach/hoch | Standard-Stanzbereich Spezial-Stanzbereich Maximale Leistung von Stanzung/Prägung Maximale Anzahl an Anschlägen/Stunde | (350 x 310) mm (350 x 356) mm - optional 38 Ton 18000 | |
| Stanzeinheit Laser | Arbeitsbereich Laserquelle mit unbeschränkter Betriebsdauer Leistung einer einzelnen Laserquelle Leistung einer doppelten Laserquelle Geschwindigkeit des Schneidevorgangs Größe der Schneidespitze Vorschubgeschwindigkeit | bis 350 mm Semi-sigillato ® CO2 selbstaufladbar 350 W 350 W + 350 W bis 700 m/min 170 µm bis 180 m/min | |
| Sonstiges | Weiteres Zubehör ist geplant |
